ZENFormerの優れた性能、商品の魅力を紹介するために有効な利用方法をご紹介いたします。

複動プレスによる工程短縮成形事例

平行制御+ストローク全域フルパワー+複動機構+高精度位置決めモーション
⇒⇒⇒工程削減と製品精度UP

参考事例)冷間鍛造1ショット成形

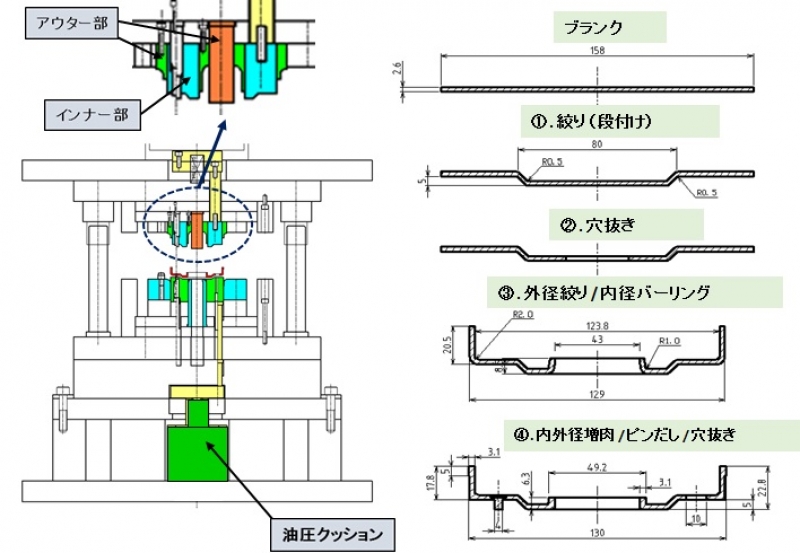

複動プレスにて自由自在なモーション設定をすることで、下図のような絞り、穴抜き、バーリング、ピンだし、増肉工程を1ショットで行うことができ、工程の大幅な短縮及び1チャックによる高精度加工が可能となります。

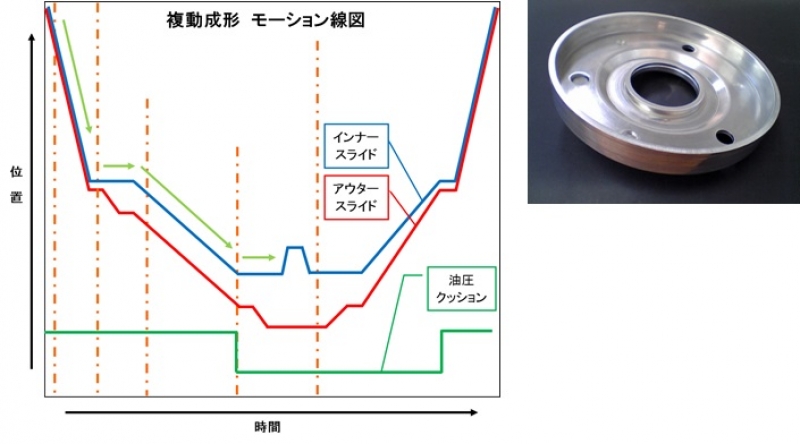

4軸独立ボールねじ駆動のダブルスライドサーボプレスにより、下図のような複雑なモーションも設定、稼動が可能です。複動プレスを活かしたZENFormerならではの工法です。

ZENFormerで高精度な加工が可能な理由はこちら
4軸独立制御

ダブルスライドの詳細な説明はこちら
ダブルスライド

自由なモーション設定の詳細な説明はこちら
自由なモーション設定
