ZENFormer シリーズ

“工作機械並みの高精度” をコンセプトに開発を行った直動式デジタルサーボプレス「ZENFormer」の魅力を紹介していくホームページです。

シリーズ

“工作機械並みの高精度”をコンセプトに開発した直動式デジタルサーボプレス
ZENFormer」は、独自の新技術で完全平行制御を実現すると共に、ミクロンレベルの圧倒的な高精度加工を実現しました。
「市村産業賞」、「新機械振興賞」、「ものづくり日本大賞」、「MF 技術大賞」など多くの表彰を受けました。

ZENFormer」シリーズは、お客様のニーズに合わせたカスタム仕様の設計にも対応しております。
また、メンテナンスやカスタムの依頼にも幅広くご対応させて頂いております。

シリーズ

製品ラインナップ

zenformer

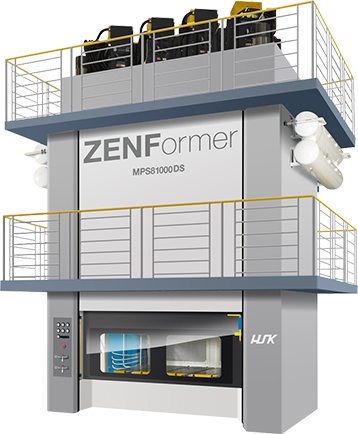

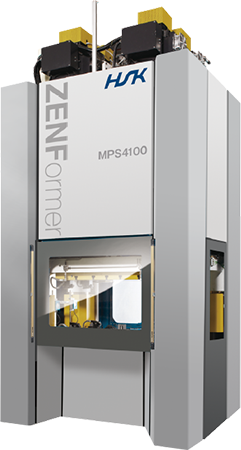

型式 MPS4100(シングルスライド) MPS4200(シングルスライド) MPS8300DS(ダブルスライド) MPS81000DS(ダブルスライド)
写真 MPS4100 MPS4200 MPS8300DS MPS81000DS
加圧能力(kN) 980 1960 インナ 1960
アウタ 980
インナ 4900
アウタ 4900
ストローク(mm) 300 300 150 400
オープンハイト(mm) 800 950 850 1000
ボルスタ寸法(mm) 1200 x 800 1500 x 900 1200 x 600 2600 x 1400
スライド寸法(mm) 1200 x 800 1500 x 900 インナ φ240
アウタ 1200 x 600
インナφ300+φ100x2
アウタ 2400 x 1200

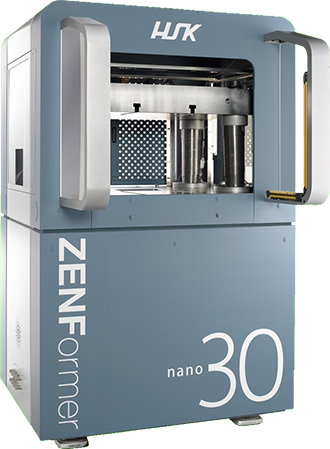

zenformer nano

型式 MPS405UD MPS410UD MPS420UD MPS430UD
写真 MPS405UD MPS410UD MPS420UD MPS430UD
最大加圧能力(kN) 49 98 196 294
ストローク(mm) 150 150 150 150
シャットハイト(mm) 150 200 200 250
ボルスタ有効寸法(mm) 250(W) x 250(D) 300(W) x 300(D) 500(W) x 500(D) 500(W) x 500(D)
機械本体寸法(mm) 610(W)x460(D)x1500(H) 810(W)x550(D)x1750(H) 1210(W)x930(D)x1750(H) 1260(W)x970(D)x1850(H)

上記シリーズの他、射出成形、粉末成形等マルチマテリアルに対応したZENFormer シリーズをご紹介します。

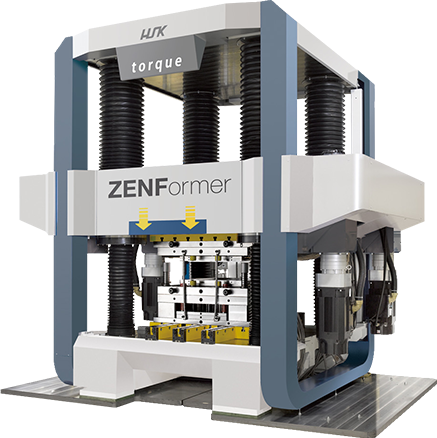

ZENFormer torque
プレス・射出ハイブリッド成形に対応!

型式 MP4100ND
写真 MP4100NP
加圧能力(kN) 1000
ストローク(mm) 900
オープンハイト(mm) 1200
ボルスタ寸法(mm) 800 x 900
機械本体寸法(mm) 1850(W)x1400(D)x3020(H)

ZENFormer +70
粉末成形に対応!

型式 PLUS70
写真 PLUS70
アウター インナー BKO
加圧能力(kN) 392 196 98
ストローク(mm) 100 70 100
オープンハイト(mm) 500
ダイセット取付寸法(mm) 500 x 350
機械本体寸法(mm) 1886(W)x1100(D)x2000(H)

共通仕様

プレス式 ACサーボモータによる4軸独立ボールねじ駆動
最大能力発生位置 ストローク中の任意位置にて発生可能
スライド制御方式 サーボモータによる4軸独立平行制御
操作・画面表示 スライド式操作盤・カラー液晶タッチパネル
モーション設定 ストローク位置、速度、停止時間
ストローク設定単位 0.001㎜単位

zenformer
シリーズの特長

ZENFormer nano

4軸独立制御

ダブルスライド

ダブルスライド

データの見える化

データの見える化

自由なモーション<br>設定

自由なモーション
設定

特長を活かした<br>加工時例

特長を活かした
加工時例

完全自動化<br>生産ライン

完全自動
化生産ライン

自由なモーション<br>設定

CFRP応用

特長を活かした<br>加工時例

IoT化

完全自動化<br>生産ライン

ハイブリット成形

自由なモーション<br>設定

フィルム切断応用
