導入事例
ZENFormerの優れた性能、商品の魅力を紹介するために有効な利用方法をご紹介いたします。
複動プレスによる全せん断加工事例
平行制御＋ストローク全域フルパワー＋複動機構＋高精度位置決めモーション
⇒⇒⇒精密せん断加工と製品精度UP

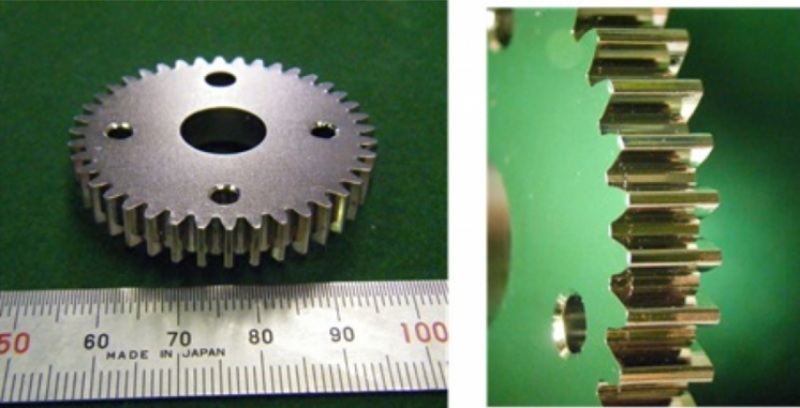

参考事例）ギア形状のバリレス精密せん断加工
複動機構により、良好なせん断面仕上げと歯底同軸度10μm以下での量産なども実現しました。また下図は、アウターと下刃物で刃先を潰し込んだ後、インナー刃物で製品形状を抜き落し、最後に、可動下KOで製品を払い出して、ギア形状を仕上げる工程の略図です。
上下両面からせん断を行うことにより、加工面はバリが発生しない良好な面が成形されます。このように、複動サーボプレスを使用することによりファインブランキングプレスの代替技術となることも期待されます。
